AUDITORIA ACCIDENTES EOLICAS
LA DINAMICA DEL RAYO EN LOS AEROGENERADORES EOLICOS
Durante las tormentas, los
generadores eólicos, están expuestos constantemente a posibles descargas de rayos por ser puntos muy altos predominando en lo alto de
la montaña. Su electrónica sensible la deja vulnerable a los efectos electromagnéticos causados por descargas de rayos cercanos o en los pararrayos. En casos más extremos, los daños son irreversibles,
cuando un rayo entra por la pala de la eólica, la pala se habré como un libro y entonces empiezan los problemas que llegan a la destrucción total del generador eólico. Un
buen diseño de protección contra rayos, garantiza una producción constante de energía de la eólica y
la amortización de la inversión.
En función de la intensidad del rayo y de su polaridad, aparecerán efectos electrodinámicos, térmicos, eléctricos, magnéticos
y electromagnéticos. Si la polaridad del rayo es positiva, lo que se verá físicamente, es una trayectoria de luz ascendente en dirección a la nube. El rayo saldrá desde la pala de la eólica con
dirección a la nube para descargar en ella. En este caso el esfuerzo de trabajo de este fenómeno meteorológico (rayo positivo), crea destrucción de materiales y no tanta destrucción de
equipamiento eléctrico, pero sí físico, ya que al pasar todas las cargas que forman el rayo en menos de una décima de segundo, estas generan un esfuerzo termodinámico de trabajo, con efectos térmico instantáneos, segregando la pala en dos
partes.
A continuación, la pala pierde estabilidad aerodinámica, vibra y llega a desencajarse
de su alojamiento, saliendo despedida en algunos casos a más de 100 metros de distancia.
En ese momento, el aerogenerador se desestabiliza y pierde su punto de gravedad
vertical en el momento del desprendimiento de la pala proyectada, creando un golpe de ariete contrario, que pliega o tumba lateralmente todo el aerogenerador eólico.
Hay que destacar que algunas palas, pesan 8.000 kilos y miden más de 36
metros como medida media cada una y por si solas son generadoras de cargas electroestáticas por fricción con el aire que excitan la formación de rayos.
En caso de que el rayo negativo aparezca en la pala, su trayectoria
será descendente desde la nube al punto de contacto (pala). Los efectos que aparecerán serán directos e indirectos, empezando en la punta y terminando en la toma de tierra, que evaporará su agua
y los minerales se cristalizarán por ionización. Según aparece el impacto de rayo, su intensidad afectará al material de los que se compone la propia pala.
En el punto de contacto del impacto del rayo, aparece una fusión
instantánea y una pérdida directa de material con riesgo de incendio. Durante el mismo instante, la corriente del rayo y su espectro de frecuencia, generan la modificación molecular de los
materiales con que está construida la pala a su paso, durante un segundo instante, este efecto de corriente de rayo de alta tensión y frecuencia, polariza también todo el material a su paso,
creando cristalización de los elementos más simples a los elementos más compuestos como son la fibra de carbono. Estos efectos, generan a corto plazo, la fatiga de los materiales, con resultado
de un cambio instantáneo de sus características físicas. Algunos materiales llegan a perder su comportamiento de flexibilidad y resistencia mecánica para lo qué fueron diseñados y las palas salen

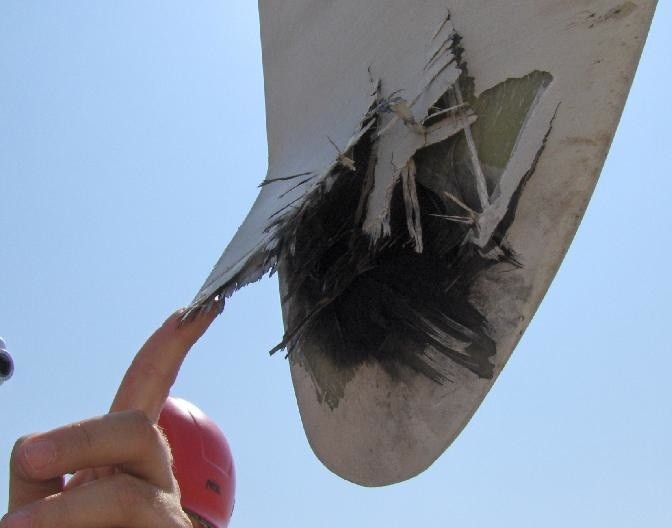

disparadas , como en el caso de esta foto que sigue.
Siguiendo la descarga del rayo, segundos después del impacto en la punta de la pala, la corriente del rayo sigue su camino por los conductores de menor resistencia eléctrica, creando alta temperatura a su paso y arcos eléctricos, si no existe un equipotencial correcto entre materiales conductores y semiconductores, como son las resinas y las platinas de cobre, cintas conductoras, estructuras metálicas o componentes eléctricos.
Según avanza la descarga del rayo por la pala, el rayo pasa directamente a la zona del
habitáculo del generador por medio de los conductores o vías de chispa. Si el rayo es de gran intensidad, este no pasa por conductores curvos y salta en
forma de chispazo en línea recta desde el conductor eléctrico de la pala, al eje del rotor de palas, pasando la corriente al propio motor generador.
Los efectos electromagnéticos del impacto del rayo y de la corriente a su paso, crean
acoplamientos e inducciones a la electrónica sensible de navegación y orientación al viento del aerogenerador eólico, perdiendo la información temporal o definitiva. Los efectos del rayo, generan
la avería directa en parte de la electrónica de la regulación de frenado y la eólica aumenta peligrosamente su velocidad, ya que cuando aparece este fenómeno del rayo
es porque hay tormenta y vientos fuertes, coincidiendo en un aumento de las revoluciones de las palas al límite de recalentamiento de cojinetes. Esto puede llegar a transformarse en un incendio
del aceite que se usa en la lubricación (450 litros en algunos casos)
Cuando se incendia el aceite, el aerogenerador entra en sacrificio, ya que normalmente los
acontecimientos son rápidos y no se puede desconectar de la red o seccionar la tensión de la eólica en ese momento y al haber tensión no es posible apagarla con agua).
Una vez arrancado el incendiado del grupo generador de corriente, se
incendia el habitáculo del generador e incendia también las palas. Estas se
desprenden, saltan en trozos y la eólica queda destruida en su posición vertical en el mejor de los casos o en el suelo como casi siempre ocurre
